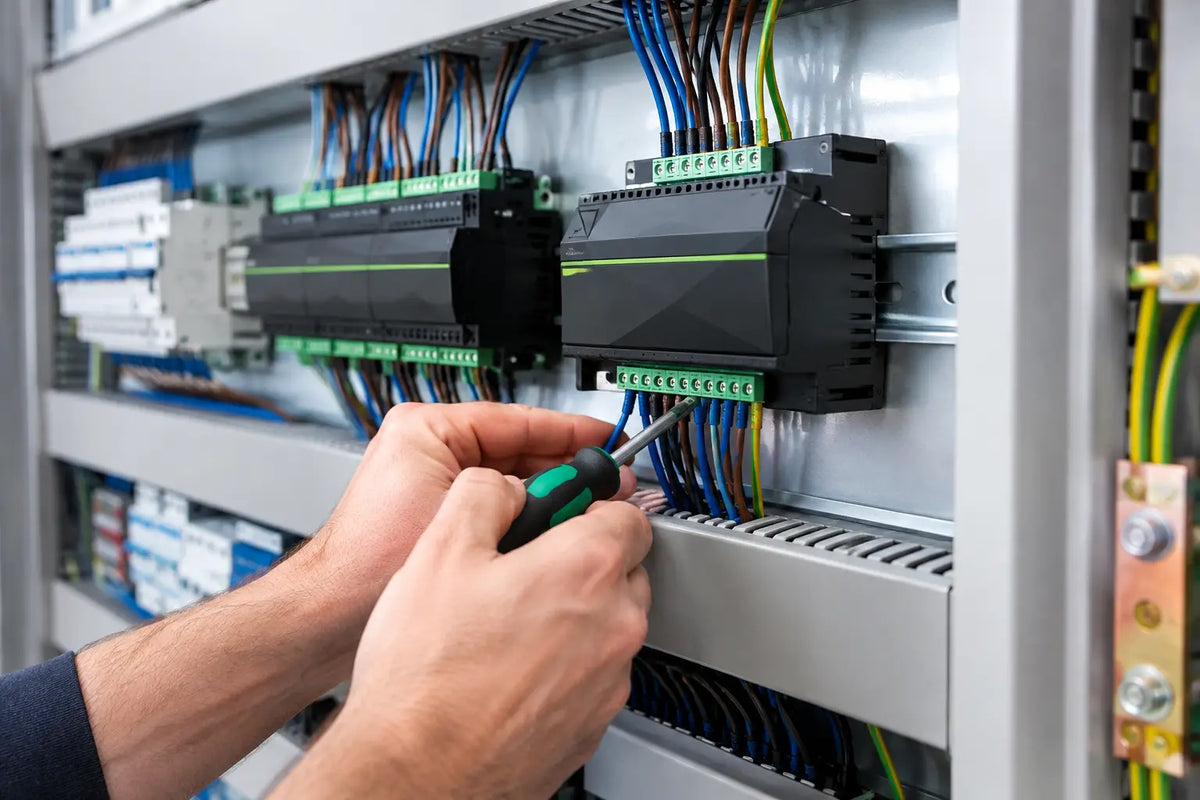

Eine Loxone Extension richtig verdrahten heißt mehr, als nur ein paar Adern auf Klemmen zu legen. Im Schaltschrank treffen 24-Volt-Steuerung, Loxone Link und - je nach Extension - 230-Volt-Lasten zusammen. Eine klare Planung entscheidet deshalb darüber, ob Licht, Beschattung, Heizung und Sicherheit später zuverlässig automatisiert arbeiten oder ob die Fehlersuche unnötig Zeit kostet.
Bei Arbeiten an der Elektroverteilung gilt: Netzspannungsarbeiten gehören in die Hände einer Elektrofachkraft. Die konkrete Ausführung muss zur Anlage, zu den eingesetzten Komponenten und zu den geltenden DIN-VDE-Vorgaben passen. Dieser Leitfaden hilft bei Planung, Struktur und typischen Prüfpunkten - ersetzt aber keine fachgerechte Abnahme.
Erst planen, dann die Loxone Extension verdrahten
Der sinnvollste Startpunkt ist nicht die Hutschiene, sondern ein Stromlaufplan. Darin wird festgelegt, welche Verbraucher und Sensoren an welcher Extension liegen, welche Sicherungen erforderlich sind und wo sich Trennstellen befinden. Gerade bei einer Sanierung lohnt es sich, vorhandene Kabelwege, Aderquerschnitte und die Zuordnung der Räume vor dem Anschluss zu prüfen.
Eine Loxone Extension erweitert den Miniserver um Ein- und Ausgänge oder um spezielle Schnittstellen. Welche Verdrahtung nötig ist, hängt daher vom Modultyp ab. Eine klassische Extension verarbeitet digitale Eingänge und Relaisausgänge, während etwa eine Dimmer Extension, eine AI Extension oder eine RS485 Extension eigene Anschlussregeln und Einsatzbereiche mitbringt. Das Grundprinzip bleibt gleich: Versorgung, Kommunikation und Feldverdrahtung werden sauber getrennt und eindeutig beschriftet.
Planen Sie im Verteiler ausreichend Platz ein. Neben der Modulbreite brauchen Reihenklemmen, Sicherungen, Netzteil, Verdrahtungskanäle und Reserven Raum. Zu dicht gepackte Schränke sind nicht nur unübersichtlich. Sie erschweren auch Wartung, Messungen und spätere Erweiterungen - etwa für zusätzliche Beschattungskreise oder eine Lüftungsanbindung.
Die Reihenfolge auf der Hutschiene
In einer übersichtlichen Verteilung sitzen Netzteil, Miniserver und Extensions meist zusammen in einem Bereich. Die Feldklemmen für Sensoren und Aktoren liegen sinnvollerweise in unmittelbarer Nähe, während abgesicherte 230-Volt-Abgänge klar von der SELV-Steuerung getrennt bleiben. SELV steht für Schutzkleinspannung und betrifft hier typischerweise die 24-Volt-Seite.
Die Loxone Komponenten werden auf die Hutschiene gesetzt und mechanisch sicher eingerastet. Achten Sie auf die vom Hersteller vorgesehenen Montageabstände, die zugelassene Einbaulage sowie die Wärmeentwicklung im Schaltschrank. Besonders bei vielen Netzteilen, Dimmaktoren oder dicht belegten Relaismodulen kann die Temperatur relevant werden.
Beschriften Sie jedes Modul und jede Klemme bereits beim Aufbau. Eine Kennzeichnung wie „EG Licht Küche“, „OG Jalousie West“ oder „DI Fensterkontakt Garage“ ist im Alltag wesentlich hilfreicher als lose Kabelnummern ohne Bezug zum Plan. Professionelle Hausautomation soll langfristig wartbar sein - auch dann, wenn Jahre später ein weiterer Raum ergänzt wird.
24 Volt DC: Versorgung sauber aufbauen
Loxone Komponenten benötigen in der Regel eine stabilisierte 24-Volt-Gleichspannungsversorgung. Das Netzteil wird passend zur gesamten Dauerlast und mit Reserve dimensioniert. Entscheidend ist nicht nur der Verbrauch von Miniserver und Extensions, sondern auch der Bedarf angeschlossener Sensoren, Taster, Stellantriebe, LED-Komponenten oder externer Schnittstellen.
Führen Sie Plus und Minus nachvollziehbar über geeignete Klemmen und, soweit im Konzept vorgesehen, abgesicherte Abgänge. Die Polarität muss an allen Komponenten stimmen. Vertauschte 24-Volt-Leitungen führen nicht zwangsläufig zu sichtbaren Schäden, verhindern aber mindestens die korrekte Funktion.
Vermeiden Sie es, Steuerstromkreise unstrukturiert von Klemme zu Klemme weiterzuschleifen. Besser ist eine klare Potenzialverteilung mit sauber dokumentierten Einspeisepunkten. Das erleichtert die Fehlersuche erheblich: Fällt ein Sensorbereich aus, lässt sich die Versorgung gezielt messen, ohne den ganzen Schaltschrank nachvollziehen zu müssen.
Ob ein separates Netzteil erforderlich ist, hängt von der Last, dem Aufbau und den Herstellerangaben ab. Leistungsstarke 24-Volt-Verbraucher sollten nicht einfach an einen ohnehin knapp kalkulierten Steuerkreis gehängt werden. Trennen Sie leistungsintensive Lasten bei Bedarf von der Logikversorgung, verbinden Sie Bezugspotenziale aber nur so, wie es der jeweilige Schaltplan vorsieht.
Loxone Link korrekt führen
Die Kommunikation zwischen Miniserver und Extensions erfolgt über den Loxone Link. Dieser Bus wird in einer Linie von Gerät zu Gerät geführt. Sternförmige Abzweige oder improvisierte Verteilungen sind zu vermeiden, weil sie die Kommunikation beeinträchtigen können. Halten Sie sich bei Leitungstyp, maximaler Leitungslänge, Anzahl der Extensions und Anschlussbelegung an die aktuelle Loxone Dokumentation des jeweiligen Systems.
Praktisch bedeutet das: Vom Link-Anschluss des Miniservers geht die Verbindung zur ersten Extension, von dort zur nächsten. Jede Verbindung wird fest geklemmt, die Adern bleiben möglichst kurz abisoliert, und die Klemmen werden nach Herstellervorgabe angezogen. Bei Erweiterungen sollte die bestehende Buslinie nicht ungeplant verändert werden.
Führen Sie die Link-Leitung mit Abstand zu 230-Volt-Leitungen, Schützen und frequenzkritischen Lasten. Wenn sich Wege kreuzen müssen, sollte dies möglichst rechtwinklig geschehen. In einem gut aufgebauten Schaltschrank sind Kommunikations- und Steuerleitungen in getrennten Kanälen geführt. Das schafft Ordnung und reduziert das Risiko elektromagnetischer Störungen.
Nach dem Anschluss erkennt der Miniserver die Extension nicht allein durch eine saubere Verdrahtung. Die Komponente muss auch in der Loxone Config korrekt eingebunden, identifiziert und den gewünschten Funktionen zugeordnet werden. Erst das Zusammenspiel aus Hardware, Buskommunikation und Konfiguration macht aus einzelnen Klemmen eine funktionierende Automatisierung.
Eingänge: Taster und Sensoren eindeutig zuordnen
Digitale Eingänge erfassen beispielsweise Taster, Fensterkontakte, Bewegungsmelder oder Meldungen anderer Geräte. Entscheidend ist, ob der jeweilige Sensor ein potenzialfreies Signal liefert oder selbst eine Spannung ausgibt. Die Anschlussart muss zum Eingang und zum gemeinsamen Bezugspotenzial passen.
Bei klassischen Tastern ist eine strukturierte Verdrahtung über Reihenklemmen sinnvoll. So kann jeder Tasterkreis einzeln geprüft werden. Vermeiden Sie Sammeladern ohne klare Zuordnung. Sie sparen beim Aufbau nur wenige Minuten, erschweren jedoch jede spätere Änderung.
Bei langen Sensorleitungen, Außenbereichen oder Übergängen zu Fremdsystemen ist die Störsicherheit besonders wichtig. Geschirmte Leitungen, eine fachgerechte Schirmauflage und ein durchdachtes Erdungs- beziehungsweise Potenzialausgleichskonzept können erforderlich sein. Was sinnvoll ist, hängt von Leitungslänge, Umgebung und Sensortyp ab.
Analoge Sensoren wie Temperatur-, Feuchte- oder 0-10-Volt-Signale gehören ausschließlich an dafür vorgesehene Eingänge, etwa einer passenden AI Extension. Ein analoges Signal auf einen Digitaleingang zu legen liefert keine brauchbaren Messwerte - und führt oft zu vermeidbaren Diagnosefehlern in der Inbetriebnahme.
Ausgänge: Relaiskontakte sind keine 24-Volt-Quelle
Bei einer Extension mit Relaisausgängen wird häufig ein zentraler Fehler gemacht: Der Relaiskontakt wird mit einer eigenen Spannungsquelle verwechselt. Tatsächlich schaltet ein Relais in vielen Anwendungen lediglich die anliegende Phase oder ein anderes zugeführtes Potenzial. Welche Spannung und welche Last geschaltet werden dürfen, ergibt sich aus den technischen Daten der konkreten Extension und des angeschlossenen Verbrauchers.
Für 230-Volt-Verbraucher wie Lichtkreise, Pumpen oder Stellantriebe gilt: Schutzleiter, Neutralleiter und geschaltete Leiter müssen nach den geltenden Regeln geführt, abgesichert und gekennzeichnet sein. Der Neutralleiter wird nicht beliebig über Relaiskontakte geschaltet. Bei mehreren Stromkreisen dürfen keine unterschiedlichen Außenleiter oder Schutzmaßnahmen unkontrolliert auf gemeinsamen Klemmen vermischt werden.
Auch die Einschaltströme zählen. LED-Treiber, Netzteile oder manche Motorlasten können beim Einschalten deutlich höhere Ströme verursachen als im Dauerbetrieb. Reicht der Relaisausgang dafür nicht aus oder verlangt die Anwendung eine besondere Schaltcharakteristik, ist ein Koppelrelais oder Schütz die passende Lösung. Das kostet etwas mehr Platz und Material, schützt jedoch die Automationshardware und erhöht die Betriebssicherheit.
Beschattung verdient eine eigene Betrachtung. Für Auf- und Ab-Richtung müssen elektrische Verriegelungen und die vorgesehene Motoransteuerung beachtet werden. Zwei Ausgänge dürfen niemals so verdrahtet werden, dass beide Fahrtrichtungen gleichzeitig Spannung erhalten können. Nutzen Sie dafür die vorgesehenen Loxone Funktionen und eine Ausführung, die zum Motor und zum Schutzkonzept passt.
Prüfen, bevor Spannung anliegt
Vor dem Einschalten wird die Verdrahtung Abschnitt für Abschnitt gegen den Plan geprüft. Sind 24 Volt und 230 Volt klar getrennt? Stimmen Polarität und Link-Reihenfolge? Sind alle Klemmen fest, Aderendhülsen korrekt verarbeitet und ungenutzte Adern sicher isoliert? Sind Sicherungen, Leitungsschutz und die Zuordnung der Stromkreise nachvollziehbar?
Danach erfolgt die Inbetriebnahme schrittweise. Zuerst werden Spannungsversorgung und Buskommunikation kontrolliert, dann die Eingänge getestet und anschließend die Ausgänge einzeln geschaltet. Bei Relaisausgängen ist eine Funktionsprüfung unter realer Last sinnvoll. So lassen sich vertauschte Kanäle, falsche Tasterzuordnungen oder nicht passende Aktorparameter früh erkennen.
Wer eine Anlage neu plant oder erweitert, profitiert von einer Abstimmung der Komponenten vor dem Schaltschrankbau. Mein Smart Home unterstützt als spezialisierter Partner bei der Auswahl von Loxone Hardware und bei Fragen zur Systemstruktur - damit Erweiterungen nicht nur kurzfristig funktionieren, sondern dauerhaft zu Haus, Anforderungen und Ausbauplänen passen.
Eine sauber verdrahtete Extension bleibt im Hintergrund. Genau das ist ihr Job: Sie sorgt dafür, dass die Automatisierung im Alltag zuverlässig reagiert, während Technik, Kabel und Klemmen für die Bewohner keine Aufmerksamkeit verlangen.
